| 消諧器特性測試儀 |

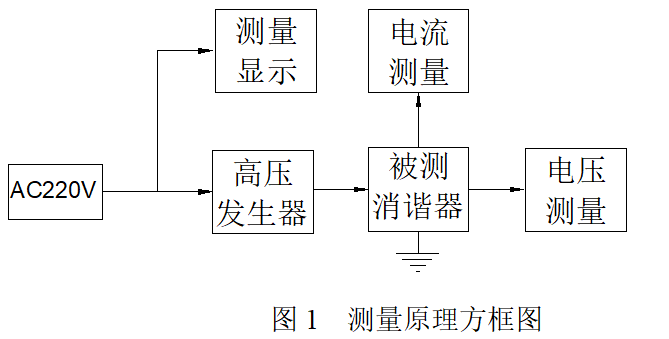

保定騰遠電力科技有限公司 警告：儀器內部含有高壓發生裝置非專業人員請勿打開機箱，使用前后請將電流調節旋鈕逆時針旋至最小，并檢查測量電纜有無破損。使用過程中請勿碰觸測量電纜上夾子的金屬部分避免電擊。 一、概述 目前6~35kV電磁式電壓互感器一次繞組中性點用消諧電阻器已經普及我國各個大小電廠電站，給電壓互感器可靠運行提供了重要安全保障。當一次消諧器進行例行檢測、入庫檢測及運行中的電壓互感器異常時均需對消諧器參數進行檢測。目前市場上一次消諧器品種繁多，質量也是良莠不齊且生產廠家大多不提供消諧器的檢測設備，一般僅提供簡易的檢測方法現場制作十分困難。如何判斷一次消諧器的好壞也就成為工作人員最頭疼的問題。針對以上問題我公司研發了可專門用于檢測一次消諧器參數的儀器：TY6800 消諧器特性測試儀，其簡單的操作實用的功能給工作人員提供了極大方便。 二、測試項目 1、電壓（峰值） 2、電流（峰值） 3、電壓（有效值） 4、電流（有效值） 5、電壓（峰值/ ） 6、電流（峰值/ ） 三、工作原理  四、使用條件及主要技術指標 1、使用條件 環境溫度：-10~+40℃ 相對濕度：不大于80% 放置地方：無明顯震動 2、主要技術指標 電源：AC220V 電流測量范圍：0~10.00mA（有效值） 電壓測量范圍：0~3kV（有效值） 電流測量分辨率：0.001mA 電壓測量分辨率：0.001kV 電流測量全量程誤差：≤1% 尺寸：400×330×280 重量：4Kg 五、使用方法 1、面板說明  ①：電源開關 ②：輸出電壓調節 ③：測量顯示屏 ④：輸出保護熔絲 ⑤：輸出端A ⑥：輸出端B ⑦：接地端子 ⑧：工作指示燈 ⑨：保護指示燈 2、電氣接線  |
